Monitoraggio e controllo ambientale HLX-SENS

Monitoraggio e controllo ambientale HLX-SENS

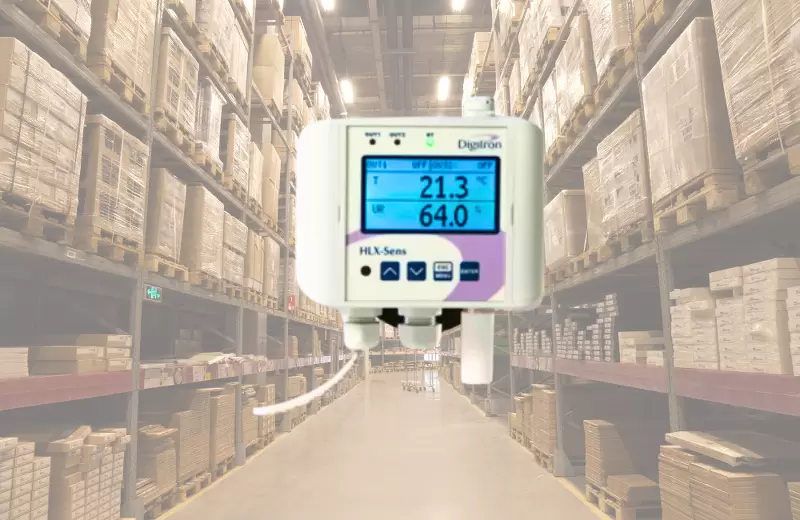

HLX Sens è una nuova linea di moderni dispositivi industriali che integra le funzionalità di trasmettitori, display, misuratori e controllori. Grazie alle più recenti tecnologie di miniaturizzazione, questi dispositivi compatti sono dotati di due ingressi universali indipendenti, due uscite binarie o due analogiche, nonché una porta di comunicazione RS-485 con protocollo Modbus. All'interno della gamma HLX SENS, i modelli 200 e 400 sono equipaggiati con un sensore integrato di temperatura e umidità relativa. Oltre a un intervallo di temperatura operativa eccezionalmente ampio (-30 ÷ +120 °C), dispongono anche di funzioni matematiche che consentono di trasformare i valori misurati in altri, ad esempio, per calcolare il punto di rugiada, la somma o la differenza di due valori misurati. Un ampio display integrato e i segnali di uscita permettono alle unità HLX SENS di essere applicate nei sistemi di controllo. Esistono numerose applicazioni industriali in cui HLX SENS può fungere da controllore autonomo. Può anche interagire con dispositivi master tramite protocollo Modbus, facendo parte di una grande rete, il che lo rende il dispositivo perfetto per sistemi di monitoraggio distribuiti.

Applicazioni HLX-Sens

  • industria alimentare
  • automazione HVAC degli edifici
  • magazzini, celle frigorifere
  • serre, allevamenti
  • fabbriche e produzione
  • musei, archivi, gallerie
  • sale server, sale climatizzate
  • stazioni meteorologiche

Misurazione

La funzionalità principale di HLX SENS è l'esecuzione di misurazioni. A seconda delle esigenze e dei requisiti, questo dispositivo compatto è dotato di sensori di temperatura e umidità di alta qualità, precisi e stabili e/o ingressi universali standard per l'automazione industriale. Grazie alla sua dotazione, il dispositivo garantisce un'affidabilità di misurazione molto elevata. Entrambe le versioni delle sonde, integrate e cablate, sono realizzate in acciaio inossidabile. I sensori sono protetti da un filtro in PTFE o a rete di acciaio inossidabile sostituibile. Il tipo di filtro è adattato a ciascuna versione della sonda.

Controllo

La corretta reazione di un controllore è innescata dall'interpretazione dei valori misurati, che influenza lo stato dei segnali di uscita. Gli utenti possono scegliere tra uscite binarie e analogiche (corrente e tensione) per adattare il modello alle esigenze di una specifica applicazione. Per questo motivo, il dispositivo è caratterizzato da un'ampia gamma di diverse uscite e dalla possibilità di utilizzarle in una singola unità. Di conseguenza, i misuratori HLX SENS possono essere utilizzati per il controllo digitale o proporzionale, nonché per combinare entrambe le funzioni in un unico dispositivo.

Comunicazione

Nel caso di reti di misurazione e controllo più avanzate, è richiesta la comunicazione tra i dispositivi. Per tali applicazioni, offriamo l'interfaccia RS-485, che è standard e supporta il protocollo Modbus RTU. Il software gratuito S-Config viene utilizzato per le funzionalità di comunicazione che facilitano la configurazione remota del dispositivo senza la necessità di utilizzare una tastiera locale. I valori misurati e gli stati di uscita sono condivisi in modalità Slave. Questa funzionalità è adatta per applicazioni più avanzate con sistemi di gestione e visualizzazione centralizzati esistenti o necessari per i dispositivi della linea HLX SENS.

Download

Un'ampia gamma di possibilità

Grazie alla struttura universale del dispositivo, è possibile utilizzare 1 o 2 canali di misura indipendenti. Il tipo più comune dotato di sonda (integrata o cablata) misura la temperatura o la temperatura e l'umidità nell'area del sensore o, in caso di sonde cablate, sull'impianto. Indipendentemente da quanto sopra, nel caso di un dispositivo a due canali, l'utente può collegare un sensore esterno tramite un altro ingresso di misura universale. Se non è necessario utilizzare strutture dotate di sonde, entrambi gli ingressi di misura del dispositivo possono essere utilizzati per collegare sensori esterni installati direttamente su impianti industriali esterni.

Software di visualizzazione e utilità

SimCorder Soft

SimCorder Soft comunica con dispositivi esterni tramite l'interfaccia RS-485 con protocollo Modbus RTU e legge i dati di misura dai dispositivi sopra menzionati. Un computer può essere collegato direttamente alla rete di dispositivi o tramite Internet.In quest'ultimo caso, è necessario un convertitore Ethernet RS-485. Questo software consente di emettere avvisi acustici e visivi (ad esempio in caso di temperatura eccessiva nel refrigeratore, umidità eccessiva, flusso insufficiente, ecc.). Il sistema può essere configurato in modo che ogni avviso evochi una risposta specifica da parte dei moduli di segnalazione selezionati. Qualsiasi modifica alle impostazioni del dispositivo e la lettura delle misure vengono eseguite da remoto presso un'unica stazione.

Notifica immediata

Dopo aver rilevato stati di emergenza, SimCorder Soft, nelle versioni Allarme o Rete, genera messaggi di testo (è necessario un modem GSM esterno) ed e-mail relativi allo stesso, inviandoli ai numeri di telefono (max 5 numeri) e agli indirizzi e-mail desiderati.Ciò consente di intervenire immediatamente in caso di situazioni come guasti al sistema o superamento dei parametri di misura consentiti.

Monitoraggio da qualsiasi luogo

Un computer con SimCorder Soft installato nella versione Network SERVER può condividere dati registrati e informazioni di sistema, come gli stati di emergenza, tramite Internet. I dati possono essere visualizzati come tabelle o diagrammi, oppure esportati in diversi formati di file su un computer con la versione Network TERMINAL installata. La versione Network TERMINAL consente inoltre di stampare report basati sui dati sopra indicati. È possibile accedere all'intero sistema da qualsiasi luogo e in qualsiasi momento.

Configurazione S 2

S-Config 2 è un software gratuito utilizzato per configurare i dispositivi della linea HLX Sens.

Il software viene utilizzato per il rilevamento simultaneo di dispositivi in più reti Modbus RTU e offre agli utenti la possibilità di modificare la configurazione della maggior parte dei dispositivi. Per ogni dispositivo rilevato viene visualizzato un elenco di registri. I registri possono essere modificati dagli utenti. Gli elenchi includono anche informazioni aggiuntivesui parametri del dispositivo, come tipo, indirizzo, baud rate, ecc.

I dispositivi della linea HLX SENS possono fornire informazioni dettagliate sulle loro proprietà. In particolare, le informazioni includono:

  • tipo di dispositivo,
  • numero di serie,
  • versione del firmware,
  • tipo di input,
  • tipo e numero di uscite

Un'ulteriore funzionalità disponibile per HLX SENSline all'interno del software è l'elaborazione di unità grafiche personalizzate, visualizzate in 3 misurazioni (ad esempio: m, l/h, kPa, °F, ecc.)
